Å velge tenner til graveskuffe er ikke alltid like lett når salgsbrosjyrene er fulle av mål på millimeter og uoversiktelige tabeller. Men hvorfor gjøre det vanskeligere enn det må være?



I Nordic Roads liker vi å gjøre det avanserte enkelt. Her er en forståelig oversikt på de vanligste tennene og alt annet du trenger å vite for å raskt velge riktige tenner til graveskuffe.


NB: Les også forklaringen under oversikten, for å få en helhetlig innsikt før du velger nye gravemaskintenner.



Hvordan er gode gravemaskintenner designet?

Ingeniør lager 3d modell av gravemaskintann i programmet AutoCAD

Utformingen på gravemaskintenner avgjørende for både levetid og bruksområde.

Det er i all hovedsak tre faktorer som har betydning

  • Slitestyrke
  • Penetrasjon
  • Slagstyrke



Alle tenner har en ulik kombinasjon av disse tre faktorene, og det er først når du velger gravemaskintenner med en kombinasjon som er riktig til jobben du skal utføre, at kan du jobbe med maks produktivitet.



Her er en kort forklaring på hver faktor:



Slitestyrke

Slitestyrke (eller nedslitingsgrad for de som plent skal bruke avanserte ord) bestemmes i stor grad av fasong. Tannformen avgjør hvor mye slitasjeoverflate som kommer i kontakt med materialet som graves eller lastes. Jo mer slitasjeoverflate en tann har, desto lenger varer den tannen før den må byttes ut, men på den andre siden er de lite effektive til å trenge gjennom hard, komprimert bakke.



Penetrasjon

Penetrasjon er evnen gravemaskintenner har til å trenge gjennom bakken. Tennene med best penetrasjon har skarp og spiss utforming, og pløyer lettere gjennom materiale som er tett komprimert, steinete eller frossent. Derimot har de mindre slitemateriale i seg, og levetiden er dermed kortere.



NB: Sørg for at tennene er selvslipende, så de holde seg skarpe mens du graver.

Standard kort tenner til gaveskuffe med selvslipende stål

Slagstyrke

Hvor godt tannen tåler støt, vridning og høye krefter ved bryting av materiale. Enkelt sagt, hvor solid tannen er, og hvordan den holder seg på en kraftig gravemaskin. Tenner med stor slagstyrke er best egnet for graving og grøfting når du bruker gravemaskin, traktorgraver eller annen maskin med høy brytekraft, spesielt i et steinete miljø eller steinbrudd.



NB: Les videre for å se hvordan du forlenger levetiden på gravemaskintenner.



Hvordan er gode gravemaskintenner laget?

Formstøpte tenner til gravemaskin laget i hardt stål

Noen tenner til graveskuffe er langt billigere enn andre, med god grunn. De er som regel billigere på grunn av produksjonskost, som også går utover kvalitet.

Det finnes nemlig tre vanlige måter å produsere gravemaskintenner.



Smidde tenner
Lages av stål som varmebehandles for å gi motstand mot slitasje og støt. De kan har opptil 50% lenger levetid enn fabrikerte tenner, som er billigvarianten av gravemaskintenner. De har høy slitestyrke, men ulempen er at smidde tenner begrenser utforming, som kan gi dårligere penetrasjon. De er også den dyreste varianten.



Støpte tenner
Støping gir langt større fleksibilitet i utforming, og har betydelig lavere pris – noe som gir dem høyere kost/nytte. De lages ved at legert/duktilt stål varmebehandles for å gi maksimal motstand mot slitasje og støt. De er også selvslipende, noe som betyr det at de holder seg skarpe gjennom hele tannens levetid.

NB: I Nordic Roads er vi opptatt av kost/nytte, og benytter derfor kun støpte tenner fra kvalitetsleverandører. Du får høy kvalitet til en god pris.



Fabrikkerte tenner
Lages også av legert stål, men stålet har langt lavere kvalitet. De er billige i innkjøp, men levetiden er såpass mye lavere at de får dårlig kost/nytte. Fabrikkerte tenner er ikke noe seriøse aktører bør vurdere.



Hva er forskjellen mellom smidde og støpte tenner til graveskuffe?

Hvis vi nå bare glemmer fabrikkerte tenner, (siden de stort sett er tilnærmet skrapmetall), kan vi sammenligne smidde og støpte tenner til gravemaskin. Foruten prisforskjell, er den største forskjellen slagstyrke.



Ettersom støpte tenner gir høyere penetrasjon og er rimeligere, vil det stort sett alltid være lønnsomt for deg å bruke støpte tenner. Dette gjelder spesielt når du ser på hele bildet, og tenker på at økt penetrasjon gir mindre dieselforbruk og slitasje.



Smidde tenner tåler noe høyere vridningskrefter når man skal bryte jord/stein/masse. Den vil nesten bøye seg før den går i stykker. Ved enkelte typer arbeid  kan det derfor lønne seg å bruke smidde tenner, selv om prisen er høyere.



Slik kan du forlenge levetiden på gravemaskintenner

Twin tiger gravemaskintenner montert på graveskuffe til grøft

Å tilpasse riktige tann til jobben som skal gjøres, vil redusere slitasje betydelig. Utover det kan du rotere skuffetennene, ettersom det er vanlig at tenner som ligger nærmere bøttehjørnet slites raskere.

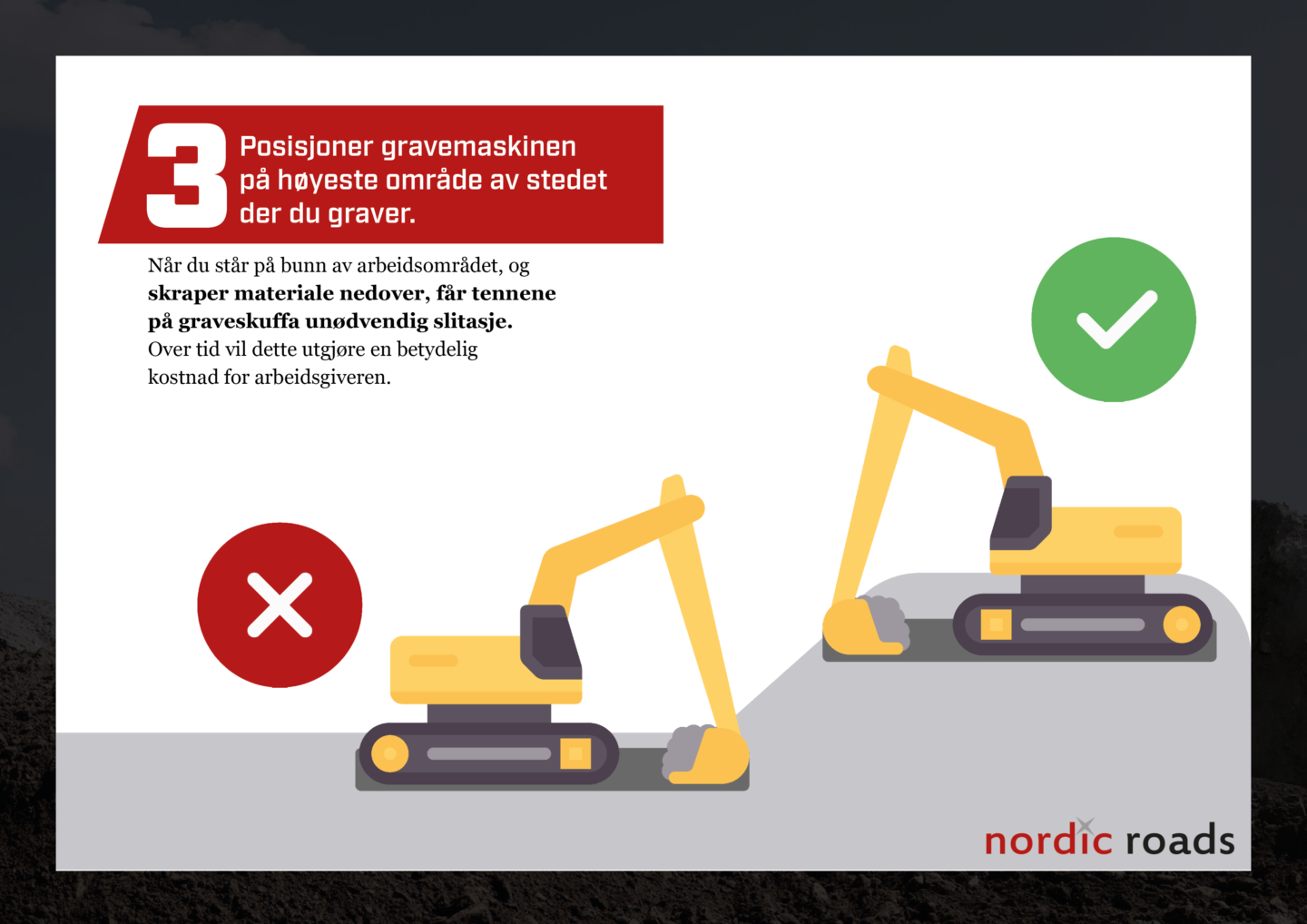

Ellers vil måten du laster påvirke slitasje. Hvis du laster med skuffen i en vinkel regelmessig, vil tennene slites raskere på forsiden. Så hvis du ikke kan laste med skuffen flatt, f.eks. i en skråning, reduserer du slitasje ved å plassere gravemaskinen på toppen og grave oppover, kontra å stå på bunn og grave nedover.

Illustrasjon om å forlenge levetid på gravemaskintenner

Tipset over er et utdrag fra guiden vi har laget om å hindre unødvendig vedlikehold på gravemaskin.

Du kan laste den ned her:
6 viktige tips som hindrer slitasje på gravemaskinen din



Ellers kan Tungsten Coating forlenge levetiden på gravemaskintenner. Det er et beskyttende belegg til sliteflater som dramatisk reduserer erosjon, slitasje og korrosjon. Å ha dette belegget på skuffetennene og andre slitedeler kan minske driftskostnader.

Få mindre nedetid på gravemaskinen din

Tro det eller ei, å velge riktige gravemaskintenner handler om mer enn bare bakken du graver i. Det handler om selve lønnsomheten bedriften.



Med riktige tenner til jobben blir det lettere for maskinen å bryte jorda, som gjør at du bruker mindre drivstoff og kan få raskere rundetid.



Tippbilene står ikke og sviver på tomgang så lenge, og alle er glad – utenom Equinor, Conoco Phillips og resten av olje-oligarkene.

Til sist: Når tennene på graveskuffa pløyer lett gjennom fjellet/jorda/bakken, blir det mindre slag på bommen, sprockethjul, bremser, og til og med de fordømte hydraulikkslangene som ryker hele tiden. Alt i alt, det blir mindre vedlikehold.



Selv om tennene som står på skuffa er viktig for å få mindre vedlikehold, er det dessverre bare én av mange ting du kan gjøre for å få mindre vedlikehold på din gravemaskin.



Derfor har vi laget en egen guide som handler om nettopp det. Klikk på knappen nedenfor, for å få den tilsendt på e-post.
